螺栓预紧力衰减怎么办？振动环境下螺栓松动原因与防松解决方案

螺栓为什么会"自发"松动？

工程现场常见的困惑：明明按标准扭矩拧紧了螺栓，半年后复检却发现预紧力下降了一半；设备运行一段时间后，法兰连接处出现肉眼可见的滑移痕迹。

这不是螺栓质量问题，而是螺栓松动在振动环境下是必然的物理现象，只是衰减速度有快慢之分。

预紧力衰减的三个阶段

根据ISO 16047及ASME PCC-1标准研究，螺栓连接在振动载荷下的失效并非突然断裂，而是经历三个渐进阶段：

第一阶段：弹性接触期（0-100小时运行）

连接面微观粗糙峰在预紧力下压合，但峰顶存在微米级的不均匀接触。振动切向力开始作用于接触面，峰谷之间产生纳米级微观滑移。此阶段预紧力衰减约3-5%，属于正常的"跑合"过程。

第二阶段：界面滑移累积期（100-5000小时）

持续振动导致峰顶发生塑性变形或微观切削，有效接触面积从初始的20-30%逐步下降到5-10%。界面摩擦系数"视值"逐步降低，滑移量从纳米级累积到微米级。此阶段预紧力衰减可达20-40%。

第三阶段：松动失稳期（5000小时后）

滑移量突破临界值，螺栓开始承受附加剪切应力，预紧力快速衰减。若无有效防松措施，数周内可能导致连接完全失效。

预紧力衰减的定量模型

振动条件下的预紧力衰减遵循指数衰减规律：

P(t) = P₀ × e^(-λt)

其中衰减系数λ与以下因素正相关：

• 振动频率和幅值

• 连接面初始粗糙度

• 工作温度波动幅度

衰减系数λ与以下因素负相关：

• 连接面摩擦系数

• 预紧力大小

• 螺纹副的自锁特性

关键结论：提高连接面摩擦系数，是延缓预紧力衰减最直接的工程手段。

传统防松方法为何在振动环境下失效？

弹簧垫圈的局限

弹簧垫圈通过弹性反力维持压紧，在低振动、低载荷场景下有效。但在高频振动工况下：

• 弹簧钢疲劳寿命有限，弹力在500-1000小时后显著衰减

• 垫圈开口处应力集中，易产生微裂纹

• 只能补偿轴向松弛，无法抵抗切向滑移

适用场景：静态连接、低频振动（<50Hz）、非关键连接

锁紧螺母的局限

锁紧螺母通过增加螺纹摩擦力矩实现防松，适用于长期静止或低频振动连接。但在持续振动工况下：

• 螺纹间摩擦系数下降，防松力矩逐步失效

• 拆卸后尼龙嵌件或金属变形区域不可恢复

• 对法兰连接面滑移无抑制作用

适用场景：长期静止设备、非拆卸连接

预紧力标记的局限

预紧力标记（如扭矩标记线）仅用于视觉检测松动，属于监测手段而非防松措施。其本质问题：

• 发现松动时，损伤已经发生

• 无法预防或延缓松动过程

适用场景：辅助检测手段，不能单独作为防松方案

传统方案的共同缺陷

上述方法有一个根本性问题：只解决"摩擦力不足"的表象，没有解决"界面微观滑移"的本质。

无论增大螺纹摩擦、增大接触面粗糙度，还是增加弹性压紧力，都依赖"增大摩擦系数"这一条路径。但在振动环境下，摩擦系数本身会衰减，最终防松效果也随之失效。

微观机械互锁：从"面摩擦"到"点锁止"的技术跃迁

传统思路的突破点

传统防松靠增大摩擦面积或摩擦系数，但振动下接触面始终存在微观滑移，摩擦系数会逐步衰减。

微观机械互锁的思路完全不同：让高硬度颗粒在预紧力下嵌入两侧金属面，形成物理锁定点，从根本上消除滑移界面。

金刚石增摩垫片的工作原理

以DAOLER金刚石摩擦垫片为例，其防松机理分三步：

第一步：预紧嵌入

螺栓拧紧时，垫片表面凸起的金刚石微齿（莫氏硬度10，维氏硬度HV 8000-10000）在预紧力作用下嵌入上下法兰面。嵌入深度通常为金刚石粒径的1/3-1/2。

第二步：微观咬合

金刚石锥形齿尖与法兰粗糙峰形成机械锁止，接触模式从"面接触"转变为"点阵锁止"。此时界面滑移需要克服的是金刚石的剪切强度，而非金属面的摩擦阻力。

第三步：振动锁死

振动切向力作用于高硬度金刚石时，由于金刚石硬度远高于法兰金属（碳钢HV 200-300），金属面之间无相对位移，预紧力几乎不衰减。

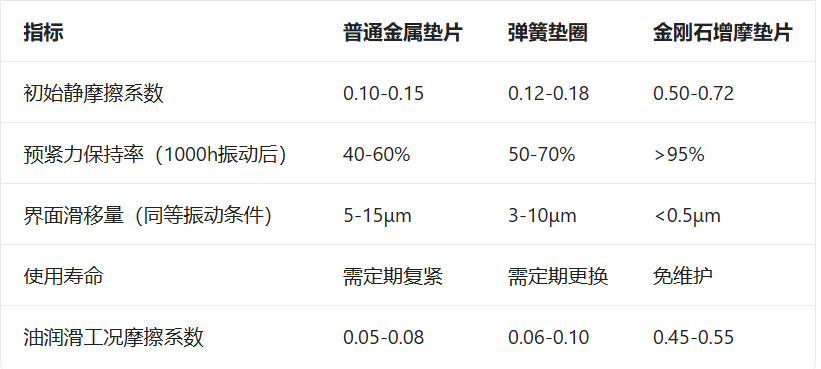

性能对比数据

如何根据工况选择防松方案？

选型决策树

第一步：判断振动载荷类型

• 低频小幅值振动（<50Hz，振幅<0.1mm）→ 普通垫片+弹垫即可满足

• 中频中幅值振动（50-500Hz，振幅0.1-1mm）→ 考虑自锁螺母或尼龙嵌件

• 高频大幅值振动（>500Hz或振幅>1mm）→ 必须采用微观互锁类防松方案

第二步：判断精度要求

• 一般精度（定位误差>0.1mm）→ 常规防松方案可接受

• 高精度（定位误差<0.01mm）→ 必须采用零滑移方案

第三步：判断维护条件

• 可定期维护复紧 → 普通方案+定期检测

• 长期免维护需求 → 金刚石增摩垫片或永久锁紧方案

典型场景选型对照表

极端工况下的防松挑战与应对

高温环境（>150℃）

高温下金属热膨胀系数差异导致预紧力波动，普通垫片摩擦系数显著下降。

DAOLER解决方案：采用耐高温镍基合金基材，金刚石涂层在300℃下摩擦系数衰减<10%，适用于发动机、排气系统等高温连接。

油润滑工况

油膜会降低接触面摩擦系数，普通垫片在油浸环境下摩擦系数可能下降50-70%。

DAOLER解决方案：金刚石微齿穿透油膜直接嵌入金属面，油润滑工况下静摩擦系数仍保持0.45-0.55，是普通垫片的5倍以上。

真空/洁净环境

航空航天、半导体设备等场景要求垫片材料低出气、无颗粒脱落。

DAOLER解决方案：化学镀镍磷金刚石工艺，镀层致密无孔隙，满足Class 100洁净度要求，适用于卫星机构、真空腔体等精密连接。

腐蚀环境（盐雾、酸碱）

海洋风电、化工设备长期处于腐蚀环境，普通金属垫片易锈蚀导致摩擦系数不稳定。

DAOLER解决方案：镀层本身具有防腐性能，辅以钝化处理，盐雾试验1000小时无明显腐蚀，适用于海上风电、船舶设备等场景。

实测验证：数据驱动选型

DAOLER提供完整的性能验证服务，确保选型有数据支撑：

摩擦系数实测：按ASTM F606标准测试，报告静摩擦系数及扭矩系数，确保批次一致性。

振动疲劳测试：按ISO 16130执行10万次振动循环，检测预紧力保持率及界面滑移量。

极端工况验证：

• 高低温循环测试：-40℃~+150℃，100次循环

• 盐雾试验：5%NaCl溶液，1000小时

• 油浸测试：工业润滑油浸泡72小时后复测摩擦系数

客户案例数据：

某协作机器人厂商使用DAOLER垫片后：

• 关节背隙从0.05°降低至<0.01°

• 30万次循环测试后定位精度无衰减

• 维护周期从6个月延长至免维护

总结

螺栓松动在振动环境下是必然现象，预紧力衰减经历弹性接触、界面滑移累积、松动失稳三个阶段。传统防松方案依赖增大摩擦系数，但振动下摩擦系数本身会衰减。

微观机械互锁技术通过金刚石微齿嵌入法兰面形成物理锁定点，从根本上消除界面滑移，实现零衰减防松。DAOLER金刚石摩擦垫片静摩擦系数达0.50-0.72，是传统方案的3-5倍，预紧力保持率>95%，适用于机器人、风电、航空航天等高精度、高可靠性场景。

选型时根据振动类型、精度要求、维护条件三步决策，极端工况需选择对应耐受性产品，并通过实测数据验证选型。

相关阅读：

• 精密摩擦垫片选型指南：工业高端装备防松耐磨解决方案

• 螺栓连接预紧力衰减怎么办？金刚石摩擦垫片抑制界面滑移方案

• 风电变桨轴承螺栓防滑解决方案｜金刚石摩擦
